사이드 프로젝트 Pinpoint 도입 후기

배경



주말이나 퇴근시간에 짬짬히 사이드 프로젝트를 진행하고 있었는데

문득 이 사이드 프로젝트가 공개되었을 때 장애에 대비하기 위해,



그리고 무엇보다 회사에 APM이 없어서 이를 적용해보고 싶다는 생각에

연습삼아 사이드 프로젝트에 핀포인트를 도입하였습니다.



(정시 퇴근을 위한 눈물겨운 노력)



사이드 프로젝트 소개는 팀원의 블로그로 대체합니다 deveric.tistory.com/114 (나도 써야지..)



핀포인트 개념과 설치 방법은 추후 작성에 작성할 예정입니다.



핀포인트란?



pinpoint-apm.github.io/pinpoint/index.html



네이버에서 만든 대규모 분산 시스템의 성능을 분석하고 문제를 진단, 처리하는 플랫폼입니다.

실시간으로 어플리케이션의 요청을 모니터링할 수 있으며,

이를 통해 개발자가 한눈에 서버 상태에 대해 알 수 있게 해줍니다.



이러한 툴을 APM (Application Performance Management) 이라고 합니다.



장점



다음은 Pinpoint를 프로젝트에 도입하면서 겪을 수 있었던 장점들이었습니다.

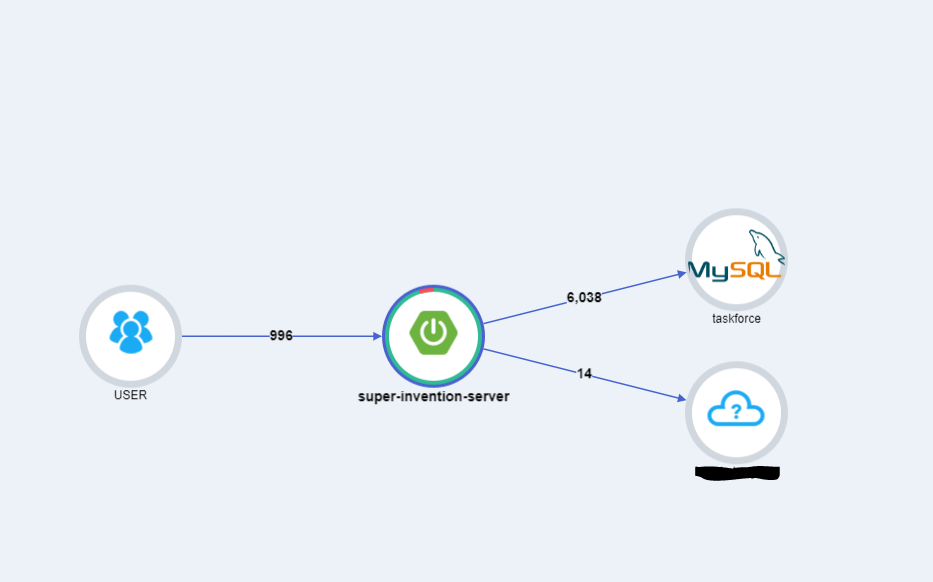

1. 토폴로지 형태로 상태 표시



핀포인트를 실제로 어디서 어디로 서버들이 통신하고 있는지,

한번에 파악할 수 있도록 시각화 해주는 대시보드를 제공합니다.



제가 적용한 사이드 프로젝트같은 경우, 서버가 하나밖에 없어서 미비해보이지만

MSA와 같이 여러 종류의 다른 서버들이 떠있을 경우 이를 추적하기는 매우 어렵습니다.

핀포인트는 이러한 토폴로지 형태의 UI를 제공해 어느정도 이를 해소해줍니다.



pinpoint 아주 좋아요

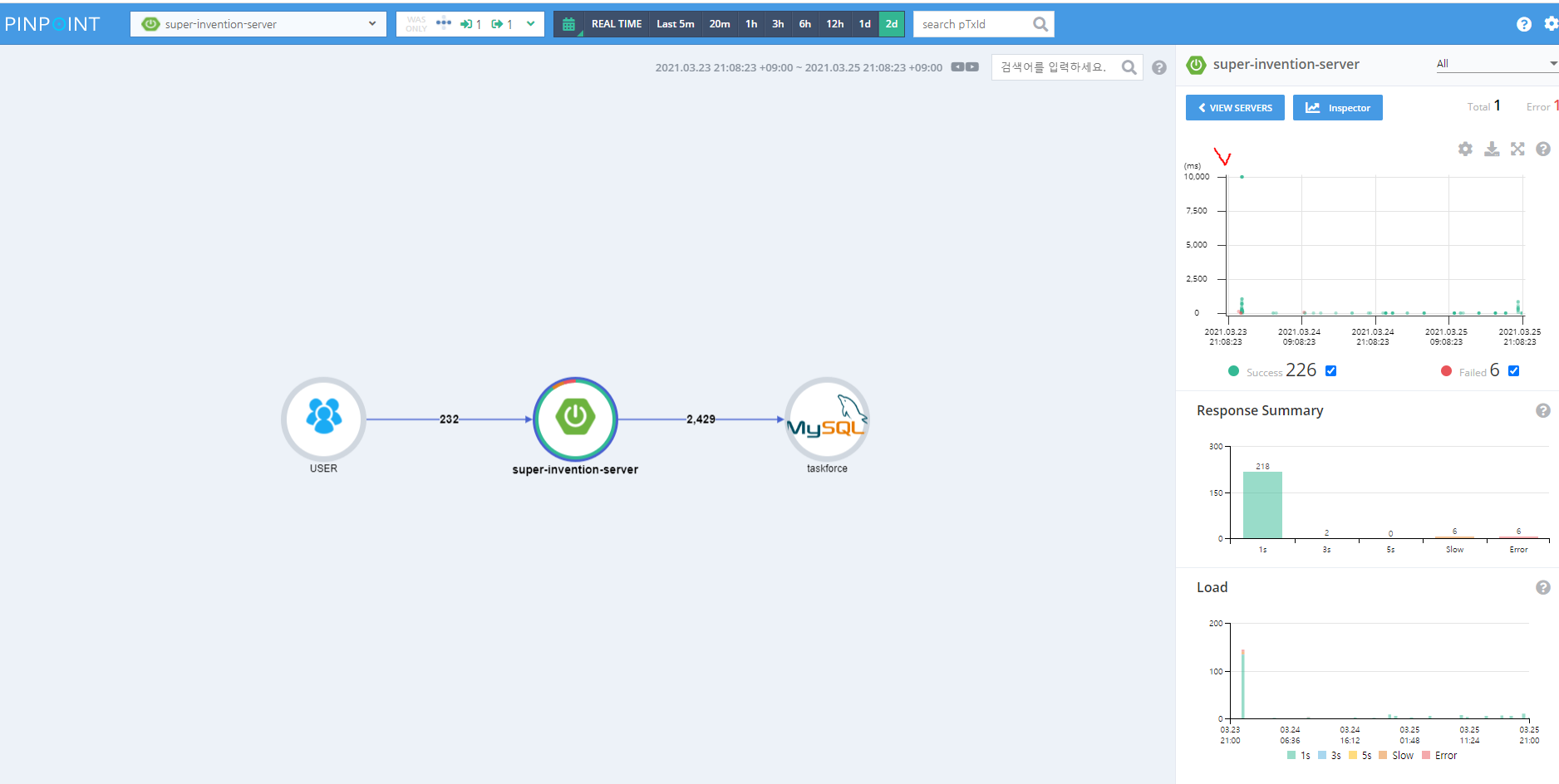

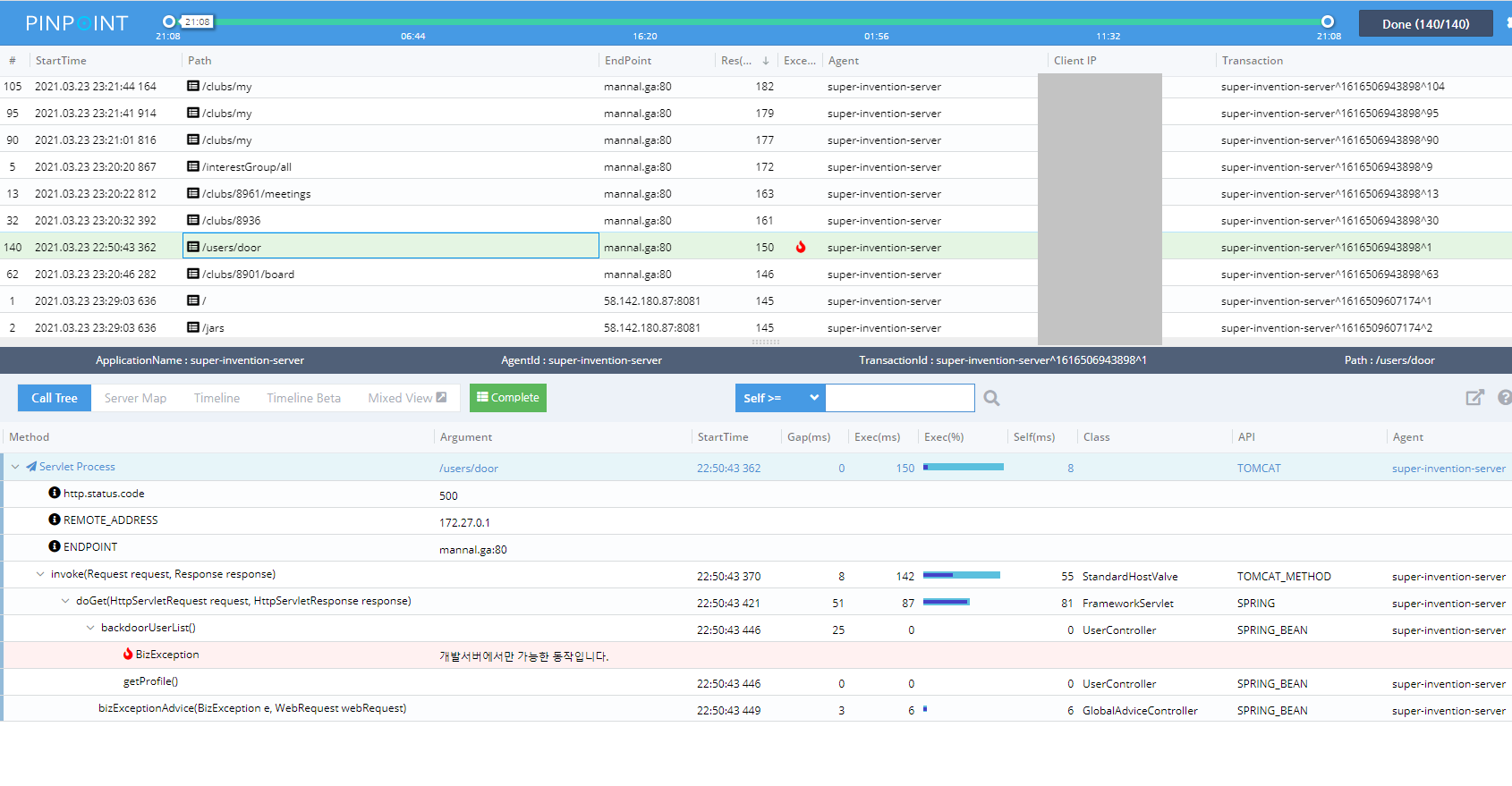

2. Callstack Trace와 TPS 표시



Pinpoint를 적용하고 나서 제일 마음에 들었던점은 에러 발생시 코드 레벨의 callstack을 보여주는 점.

그리고 서버의 모니터링 지표를 보여준다는 점이였습니다.



JVM에서 GC가 언제 발생했는지, CPU와 메모리 상태는 어떤지 등을 한눈에 보여줍니다.



대략적인 TPS와 Slow Response, 장애등을 한번에 탐지!

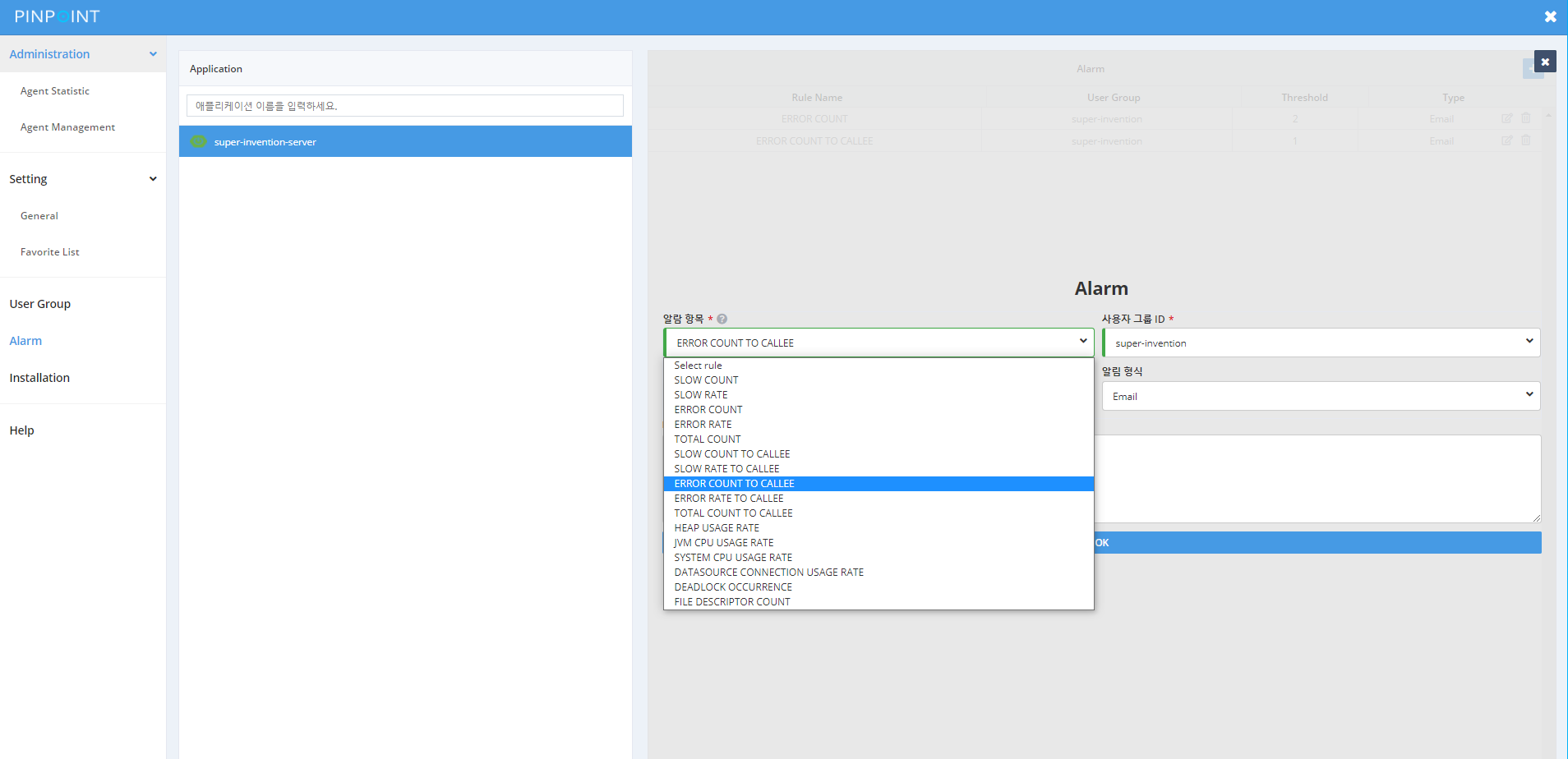

3. 장애 발생시 Email, SNS등을 통한 알람기능



핀포인트에 내장된 알람기능을 사용하면 장애 발생시 개발자에게 이메일이나 SNS등의 매개체를 통해

즉시 해당 내용에 대해 인지할 수 있도록 도와줍니다.



Email 같은 경우는 기본 설정만 수정하면 되지만,

SNS 같은 경우 직접 구현체를 만들어줘야하기 때문에 Email만 사용하였습니다.



데드락 발생, 메모리, CPU 사용량 일정 수준 도달등에 대한 알림을 받을 수 있습니다.



내부적으로 세팅을 마친 상태에서 조건에 만족하면

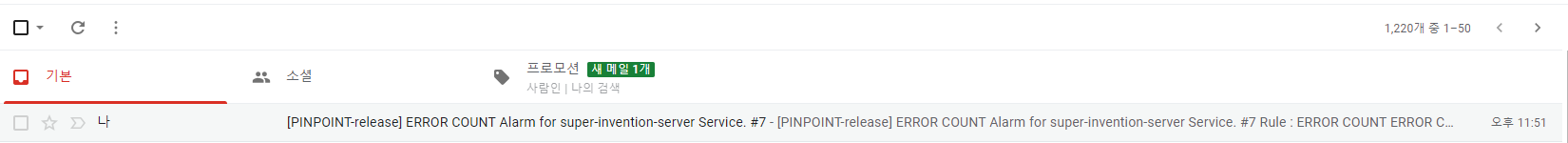

이렇게 서버 상태에 대한 메일 알림이!

도입하며 겪은 이슈



1. Pinpoint로 인한 OOM 발생



bootBuildImage로 도커 이미지를 만들때 조심하자



정확히는 핀포인트의 문제라기보다는 spring boot 2.3.0부터 지원하는 컨테이버 이미지 빌드를

사용해서 발생한 문제였습니다. (bootBuildImage)



하지만 이 문제를 핀포인트로 해결하여 기록하였습니다.



[상황]



서버에 javaagent를 통해 핀포인트 에이전트를 추가한 후 서버를 구동하니 일정시간 가동하다

OOM이 발생하며 가동이 중단되는 문제가 있었습니다.

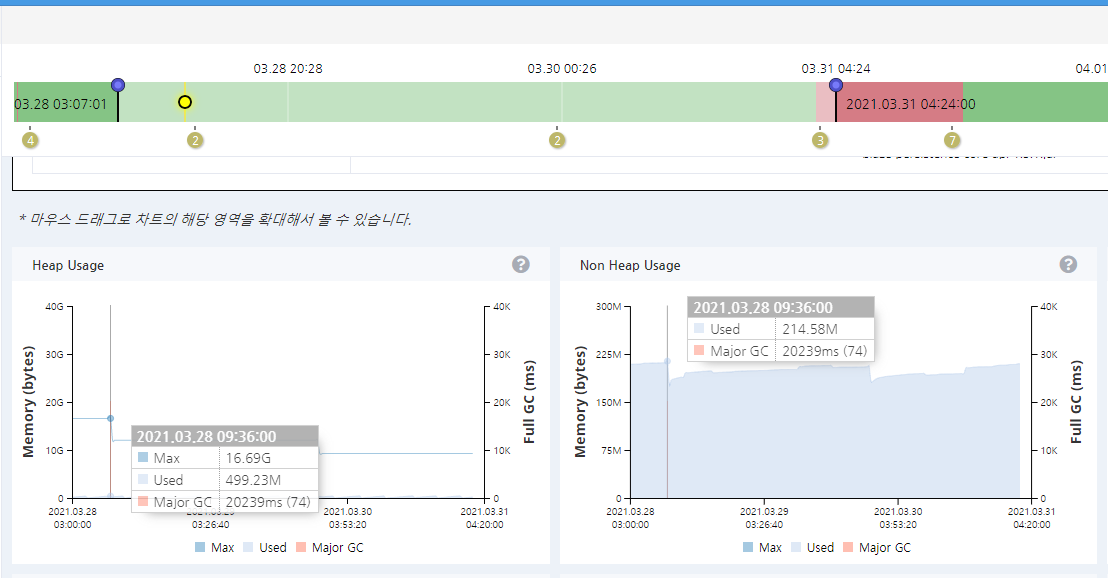

실제로 핀포인트를 확인하니 Major GC가 20초가량 작동하다 이후 완전히 서버가 종료된 것을

확인 할 수 있었습니다.



그런데 뭔가 이상합니다. heap 메모리는 한참 남는데 왜 Major GC가 작동하는 걸까요?

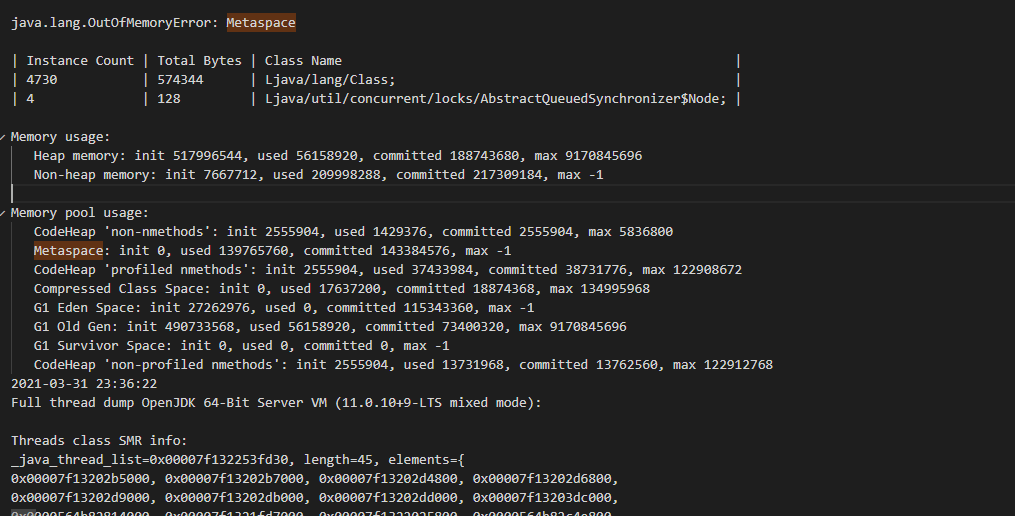

로그를 확인해보니 Metaspace 영역에서 OOM이 발생하였던 것을 확인할 수 있습니다.

이때까지만 해도 Metaspace에 Limit 값을 설정하지 않았기 때문에 왜 이런 상황이 발생하는지

의아했습니다.

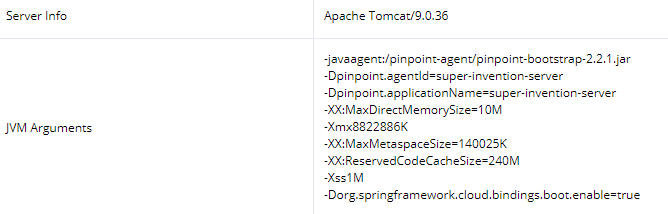

핀포인트에서 확인한 서버 정보

다시 핀포인트로 돌아가서 확인해보니  -XX:MaxMetaspaceSize 인자를 통해

Metaspace 영역이 약 140메가로 제한이 걸려있는것을 확인 할 수 있었습니다.



그럼 이 설정값은 누가 어디서 건 걸까요?



[원인]



Spring Boot Gradle Plugin 으로 bootBuildImage Task를 사용하여 이미지를 빌드 할 경우,

CloudFoundry 에서 만든 [자바 빌드팩 메모리 계산기]로 휴리스틱하게 메모리 사용 예상치를

계산해서 그 값으로 LIMIT를 걸어버립니다. (heap, non-head 영역 모두)



(Metaspace 외에 계산 공식은 링크에 있습니다.)



Metaspace 계산 공식

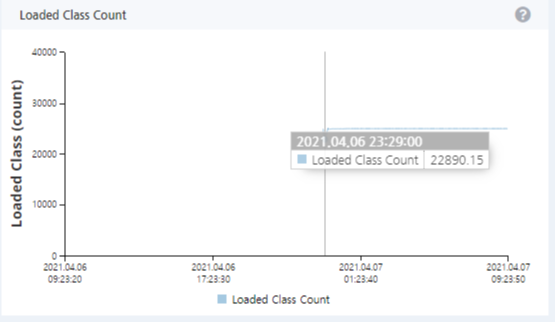

Metaspace 게산 공식대로 서버 실행시 나타난 loaded class count를 통해 계산해보니

위의 핀포인트에서 확인한 값과 근사한 값이 나온것을 확인할 수 있었습니다.

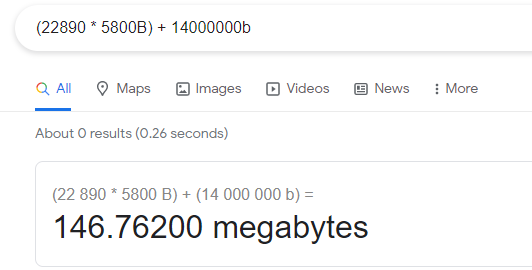

공식에 따른 MaxMetaspace 값



(빌드 시점의 loaded class count로 계산했을것이니 약간의 차이가 있습니다)



하지만 핀포인트는 javaagent를 통해 서버에서 핀포인트 서버로 메트릭 정보들을 보내는데,



빌드시에는 javaagent를 추가하지 않았기 때문에 예측했던 metaspace 영역 사용치보다,

실제로 더 많은 메모리를 사용해서 발생한 문제였습니다.



결국 metaspace 영역의 메모리 허용 최대치를 늘림으로써 문제를 해결하였습니다.





[핀포인트 이슈]에서도 핀포인트는 자바에이전트로 동작하기 때문에

메모리를 더 사용한다는 답변이 있습니다.





[결론]



metaspace 영역이 예측했던 사용치보다 부족해서 OOM이 발생





기타) 이때 Major GC는 왜 동작했는가?



Metaspace가 초과하면 바로 서버가 죽어야한다고 생각했지만 [오라클 공식 문서] 를 확인해보면

최초로 metaspace 영역이 초과하게되면 GC를 수행한다고 명시되어 있습니다.



-XX:MetaspaceSize=size
Sets the size of the allocated class metadata space that will trigger a garbage collection the first time it is exceeded. This threshold for a garbage collection is increased or decreased depending on the amount of metadata used. The default size depends on the platform



metaspace 영역을 확보하기 위해 20초동안 major GC가 작동했었음



(non-heap은 metaspace 외에도 call stack이나 JIT 컴파일러등이 사용하는 기타 메모리양의 총합입니다)



2. Pinpoint 접근 권한 제어?

github.com/pinpoint-apm/pinpoint/issues/4476

Security - User authentication · Issue #4476 · pinpoint-apm/pinpoint



pinpoint는 따로 ACL과 같은 접근권한을 설정 할 수 없습니다.

인프라 방화벽이나, 따로 로그인 페이지를 만들어서 리다이랙션하는 방향으로 적용해야할 것 같네요



마치며



핀포인트를 적용하며 평소에 운영서버에서 확인하기 힘들었던 많은 정보들을 알 수 있었습니다.

사실 회사에서 적용시키면 좋겠다는 생각으로 사이드 프로젝트에 연습용으로 적용했었는데

만족스럽네요.



나중에 기회가 된다면 회사 서비스에도 적용 할 수 있었으면 좋겠습니다.
