WebP에 대해 알아보자

배경



사이드 프로젝트에 WebP를 적용해볼 일이 있어 적용하면서 공부했던 내용을 정리하였습니다.

생각보다 내용이 꽤 문서를 보는데도 정리하기가 어렵네요.

최대한 간단하게 정리하였습니다.



WebP란?





webp는 2010년 구글에서 공개한 이미지 포맷입니다. 기존의 JPEG 포맷을 대체하기 위해 나왔으며,

현재는 JPEG 뿐 아니라 PNG, GIF 그리고 Animated GIF (움짤)도 지원합니다.



(당연히 JPEG에서 지원하지 않는 Transparency 또한 지원합니다.  [alpth channel])



손실 압축, 무손실 압축 모두 지원되며, 공식문서에 따르면



webp는 동일 이미지 기준 JPEG 대비 25 - 34%, PNG  대비 26% 적은 용량을 가지고 있습니다.





WebP 구조



1. RIFF 컨테이너



WebP는 윈도우에서 개발한 멀티미디어 파일 형식인 [RIFF 컨테이너]를 사용합니다.

이외에도 WAVE, AVI 가 이 컨테이너를 사용합니다.



RIFF는 청크(chunk)라는 블록들이 트리 형태의 구조로 이루어져 있습니다.

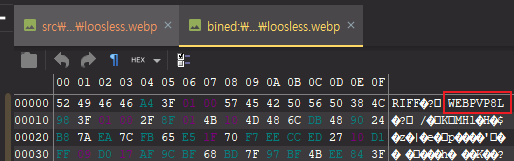

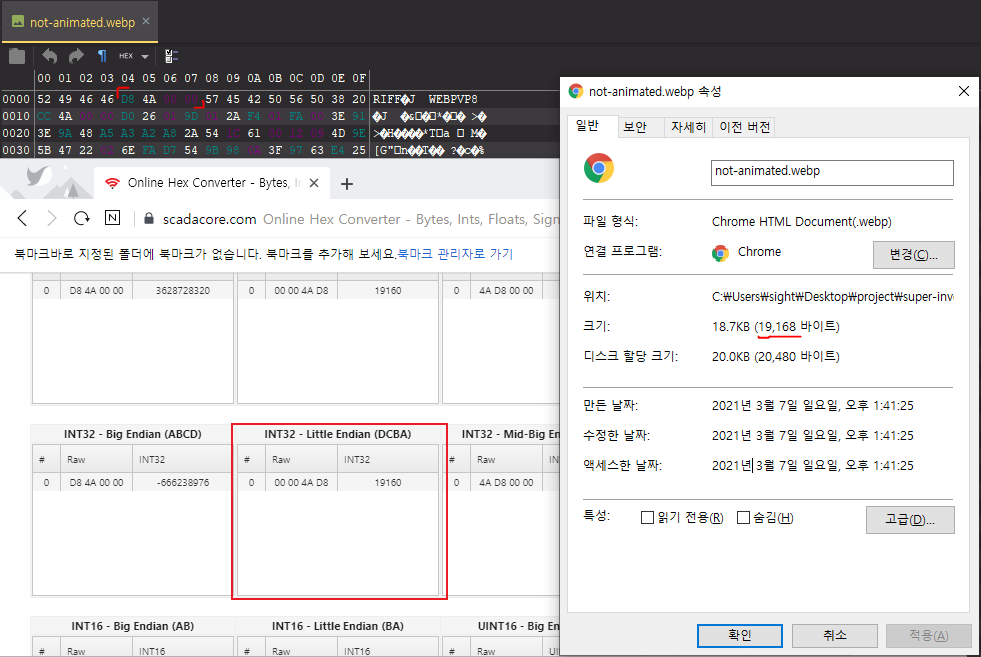

바이너리 뷰어로 본 webp

바이너리 뷰어로 보았을 때 RIFF 스펙에 따라 파일 헤더에 RIFF가 명시되어있는것을 확인 할 수 있습니다. (4바이트)

그 뒤의 바로 32 bit unsigned integer(리틀 엔디안) 로 파일의 크기가 명시되어있습니다.  (4바이트)



바로 뒤 4바이트에는 Form Type이 붙어있습니다.  이 FormType를 통해

WebP의 형태를 알 수 있습니다. [공식 문서]



이걸 통해 RIFF 컨테이너 기반 파일의 총 크기는



위의 추출한 파일 크기 + 4 바이트 (파일 크기명시) + 4 바이트( 'R', 'I', 'F', 'F')



인 것을 알 수 있습니다.



맨 앞의 4글자 ASCII 코드 'R', 'I', 'F', 'F' 는 데이터 포맷을 구분할때 사용되는 [FourCC] 라고 부릅니다.

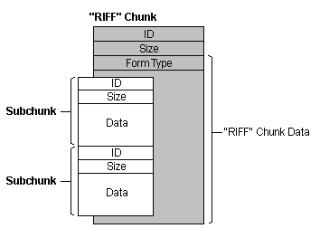

아래는 webp에서 사용하는 RIFF 컨테이너 구조 사진입니다.



(출저 : MSDN)

2. Lossy Compression

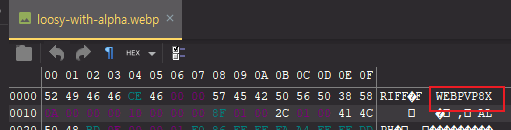

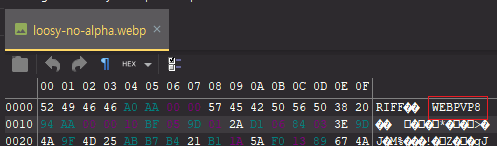

손실 압축시, 알파채널 포함 여부 (좌 : 포함, 우: 미포함)

(손실 압축에서 webp는 알파채널을 지원하기 위해 확장된 webp 포맷[VP8X] 형태를 사용합니다. [문서])



WebP는 손실 압축에서 VP8 코덱을 그대로 사용합니다.

VP8은 블록기반 코덱이며  key frame encoding 을 사용합니다.

아래와 같은 특징을 가지고 있습니다.



2-1. Macro Block

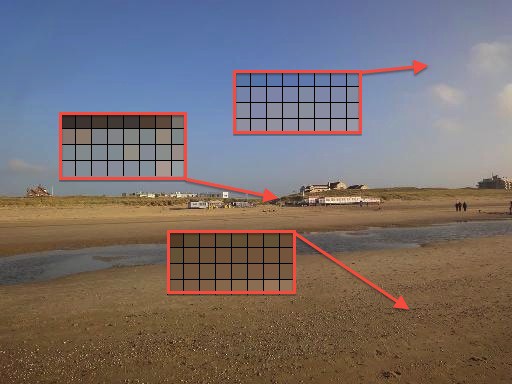

VP8은 블록 기반 코덱이기 때문에 인코더는 이미지를 작은 단위의 블록으로 나누는 것부터  시작합니다.

이렇게 나누어진 블록들은 macro block 이라고 부릅니다.



WebP에서 각 매크로 블록은 각각 16x16의 루마 픽셀 하나 (Y, 밝기 채널) 와

두개의 8x8의 크로마 픽셀 (U, V - 컬러 채널) 로 이루어져 있습니다.



이렇게 나누어진  매크로 블록 내에서 인코더는 중복 동작과 색상을 예측할 수 있습니다. (prediction)



(출저: webp 공식문서)



2-2. VP8 Intra Prediction Mode



이후 Intra Prediction 모드에서는 인코더는 16x16의 루마 픽셀을 4x4 서브 블록으로 나눈뒤

prediction을 합니다. 이 prediction에는 아래의 4가지 방식이 혼용되어 블록에 적용됩니다.



H_PRED (horizontal prediction).



  - 블록의 왼쪽 컬럼을 복사 (Column L)



V_PRED (vertical prediction)



  - 블록의 위쪽 row 전체를 복사 (Row A)



DC_PRED (DC prediction).



  - 위의 행과 왼쪽에 있는 컬럼의 픽셀 평균값을 사용 ( AVG (Col L + ROW A) )



TM_PRED (TrueMotion prediction).



  - 좌측 컬럼과, 위의 열뿐 아니라 왼쪽위에 있는 대각선 방향의 픽셀 (pixel P) 도 함께 사용하여 예측

    P부터 A까지의 차이(difference)가 L부터 target pixel까지 전파됨







(출저: webp 공식문서)



2-3. Adaptive Block Quantization

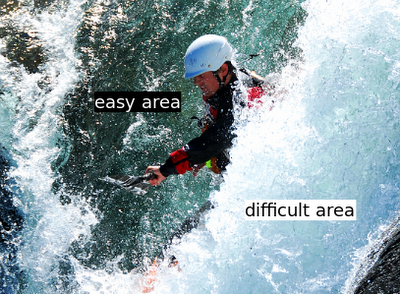

WebP는 화질을 개선하기 위해 이미지를 눈에 띄게 유사한 기능을 가진 영역으로 분할됩니다. (세그먼트)

이렇게 나뉘어진 각 세그먼트들에 대한 압축 정도는 개별로 진행됩니다.

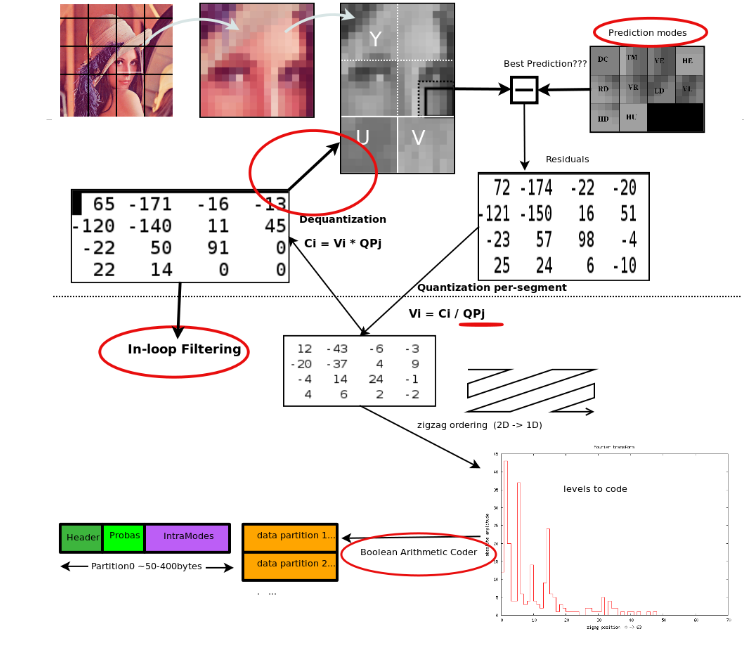

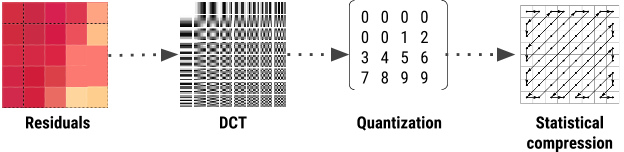

압축 과정은 아래와 같으며, 이 방식은 JPEG와 유사합니다.





출저 (medium)



quantization (양자화) 과정에서만 데이터가 유실될 수 있습니다. 즉, 나머지는 lossless..!



(출저: webp 공식문서)



여기서도 JPEG와 Lossy Webp의 차이점이 있습니다.

마지막 statistical compression(entropy coding) 과정에서



 JPEG는 허프만 인코딩 기법을 사용하지만, WebP는 부울 산술 인코딩 기업을 사용합니다.



이 기법은 허프만 대비 5-10% 더 높은 압축률을 가집니다.



[문서] VP8은 압축된 데이터들을 1과 0으로 매핑하여 유사 허프만 트리 구조에 저장해서 사용합니다.



3. Lossless Compression



[공식 문서]



WebP는 무손실 압축에서 여러가지 기술들을 적용한 후, entropy coding을 적용합니다.

Entropy coding 이전에는 아래와 같은 4가지 Transform이 적용됩니다.



3-1. Predictor (Spatial) Transform



Spatial prediction(공간 예측)은 인접 픽셀들은 자주 연관되어 있다는

사실을 이용하여 엔트로피를 줄이는데 사용합니다.



Predictor (Spatial) Transform (예측 변수(공간) 변환) 은

위의 손실 압축단계에서 설명한 VP8 Intra Prediction과 비슷한 역할을 합니다.



3-2. Color (de-correlation) Transform



Color Transform(색상 변환)의 목적은 각 픽셀의 R, G, B 값을 [decorrelate] 시키는데 있습니다.



녹색(G) 값을 그대로 유지하고, 빨간색(R) 은 녹색을 녹색값 기준으로 변환하고

파란색(B)은 녹색값 기준으로 면저 변환한 다음, 빨간색 값으로 변환합니다.



3-3. Color Indexing (plalette) Transform



이미지의 픽셀값이 종류가 적다면 color index table을 만들어 픽셀값을 인덱싱합니다.

이 형태는 GIF나 PNG 에서 이미 사용하고 있습니다. webp 무손실 압축에서는



픽셀의 개수가 256개 보다 작으면 color table을 만들어 사용힙니다.



[예시] GIF 에서 Global Color table



무손실 압축에서 엔트로피 코딩은  LZ77-허프만 코딩의 변형을 사용합니다.



3-4. LZ77 Backward Reference

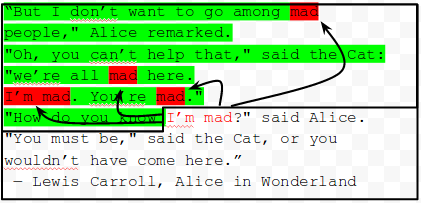

출저 : webp 공식문서



[LZ77]는 무손실 압축 알고리즘 중 하나이고, Backward references 는 길이와 거리코드의 조합입니다.



Length는 scan한 line 상에서 pixel이 얼마나 복사될지를 나타내고

distance는 복사될 pixel이 이전에 어디있었는지를 기록합니다.



이 length와 distance가 LZ77 prefix coding을 통해 저장됩니다.



webp 공식문서에서는 문자로 매칭하며 예시를 들었지만, 실제론 문자가 아닌 픽셀단위로 적용됩니다.

(기존의 LZ77 허프만 코딩은 바이트 단위)



PNG의 [Delfate] 는 LZ77의 변형인 [LZSS] 알고리즘과 허프만코딩을 사용합니다.



(내용이 어렵네요.. 음..)



3-5. Coloc Cache Coding



출저 : webp 공식문서

무손실 압축에서 webp는 새 픽셀을 재구성하기 위해 이미 표시된 영상 조각을 사용합니다.

일치하는 픽셀이 없는 경우 로컬 팔레트에서 가져와 사용합니다.



32개의 최근 사용된 색을 캐싱하며, LRU와 유사하게 업데이트 합니다.



4. Animated WebP

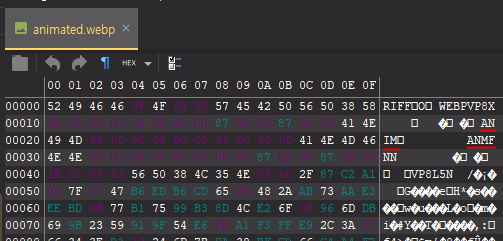

애니메이션 webp 바이너리

[문서]



애니메이션 webp는 webp의 Extended File Format을 사용하기 때문에 WEBPVP8X로 명시되어있습니다.

애니메이션은 ANIM 청크와 ANMF 청크로 구성되어있는데요.



ANIM 청크는 애니메이션에 대한 두가지 글로벌 정보를 가지고 있습니다.



1. 배경색 ARGB 값

2. Loop Count

  애니메이션이 얼마나 반복될지 횟수를 나타내고 0일 경우, 무한반복입니다.

  (예시: 위의 사진은 ANIM과 ANMF 사이 값 중 뒤에 4바이트가 모두 0이기 때문에 무한반복입니다.)





ANMF 청크는 각 프레임별 이미지에 대한 데이터를 가지고 있습니다.

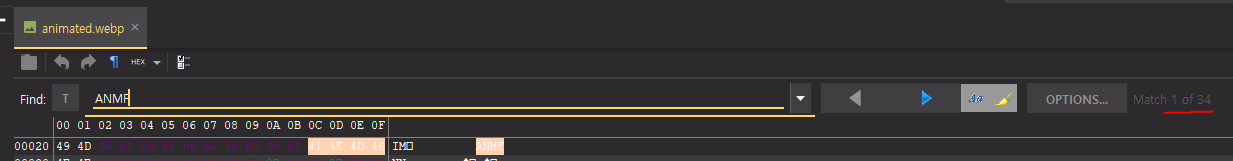

34 프레임의 webp 애니메이션 이미지



단점



이렇게만 보면 webp를 무조건 써야할 것처럼 보이지만 몇가지 단점들이 존재합니다.



Animated WebP의 CPU 사용량



구글 공식 문서에 따라 디코딩시 CPU 자원이 GIF 대비 1.5 ~ 2.2배정도 더 사용됩니다



WebP 지원 및 하위 호환성에 따른 최적화 이슈



WebP는 2010년에 발표되었지만 최근에서야 지원이 점점 늘어나는것으로 보입니다.

특히 IOS의 경우는 IOS 14에서야 webp 포맷을 지원합니다.



그로인해 성능 자체가 좋더라도 PNG, JPG, GIF 보다 네이티브적인 최적화를 지원받지 못해

성능적으로 손해를 보는 경우도 있습니다.



github.com/dreampiggy/ModernImageFormatBenchmark

dreampiggy/ModernImageFormatBenchmark



다음 벤치마크 처럼 IOS의 경우 PNG, GIF, JPG 같은경우 애플에서 공식적으로 지원하는 ImageIO에

하드웨어 가속(GPU)을 사용하여 인코딩, 디코딩 시간을 대폭 감소시킨데 반해,



webp와 같은 다른 포맷의 경우 이부분에 대해 네이티브적인 지원받지 못해

CPU만을 사용하여 인코딩, 디코딩 시간이 더 오래걸리는 것을 볼 수 있습니다.



IOS 14 이후로는 해결 될 것으로 보이지만 하위호환성을 생각하면 시간이 더 지나야 해결될듯하네요 ㅎㅎ

[관련 이슈]



나머지 지원 브라우저들은 문서에 기재되어있습니다.



압축률에 따른 encoding/decoding time



압축률이 높아지면 encoding/decoding 시간이 늘어납니다.

하위 호환성을 위해 원본이미지로 fall-back 시켜준다고 감안 했을 때

네트워크 부하를 줄이는 것과 압축시간과 trade-off 되는걸로 보입니다.



마치며



호기심에 찾아봤는데 이미지는 생각보다 너무 어렵네요.

신호처리 기반 지식이 많이 부족하다는 생각이 듭니다.



만족스럽게 정리하지는 못했으니 추후에 더 공부해야겠네요.



그래도 WebP의 작동방식을 어느정도 알게되어 다행이였습니다.

공부할게 많군요!



---
